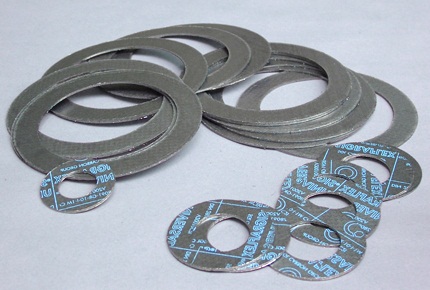

Uszczelka płaska stosowana jest w uszczelnieniach spoczynkowych. Materiał z którego jest wykonana poddawany jest ściskaniu, co powoduje jego odkształcenie i wypełnianie nierówności znajdujących się na czołowych powierzchniach łączonych kołnierzy.

Nasza firma wykonuje dowolne uszczelki z oferowanych przez nas płyt uszczelkarskich oraz gumowych.
Wykonujemy standardowe uszczelki znormalizowane (wg norm EN, PN, ASME, DIN) lub według rysunku dostarczonego przez klienta. Możliwe również zamówienia specjalne, np. zbrojone, usztywniane, okute (pierścień wewnętrzny, zewnętrzny) itp.

STANDARDOWE WYMIARY USZCZELEK

Wg EN (zgodnie z : EN 1514-1/1997)

DN		PN 2,5	PN 6	PN 10	PN 16	PN 25	PN 40
DN	d1 mm	d2 mm	d2 mm	d2 mm	d2 mm	d2 mm	d2 mm
10	18	39	39	46	46	46	46
15	22	44	44	51	51	51	51
20	27	54	54	61	61	61	61
25	34	64	64	71	71	71	71
32	43	76	76	82	82	82	82
40	49	86	86	92	92	92	92
50	61	96	96	107	107	107	107
60	72	106	106	117	117	117	117
65	77	116	116	127	127	127	127
80	89	132	132	142	142	142	142
100	115	152	152	162	162	168	168
125	141	182	182	192	192	194	194
150	169	207	207	218	218	224	224
200	220	262	262	273	273	284	290
250	273	317	317	328	329	340	352
300	324	373	373	378	384	400	417
350	356	423	423	438	444	457	474
400	407	473	473	489	495	514	546
(450)	458	528	528	539	555	564	571
500	508	578	578	594	617	624	628
600	610	679	679	695	734	731	747
700	712	784	784	810	804	833	–
800	813	890	890	917	911	942	–
900	915	990	990	1017	1011	1042	–
1000	1016	1090	1090	1124	1128	1154	–
1100	1120	–	–	1231	1228	1254	–
1200	1220	1290	1307	1341	1342	1364	–

DN	PN 63
DN	d1 mm	d2 mm
10	18	56
15	21	61
20	25	72
25	30	82
32	41	88
40	47	103
50	59	113
60	68	123
65	73	138
80	86	148
100	110	174
125	135	210
150	163	247
175	185	277
200	210	309
250	264	364
300	314	424
350	360	486
400	415	543

Wg PN (zgodnie z : PN-86/H-74374/02 PN-87/H-74364)

DN		0,25 [MPa]	0,63 [MPa]	1,0 [MPa]	1,6 [MPa]	2,5 [MPa]	4,0 [MPa]	6,3 [MPa]	10 [MPa]
DN	d1 mm	d2 mm	d2 mm	d2 mm	d2 mm	d2 mm	d2 mm	d2 mm	d2 mm
10	18	38	38	46	46	46	46	56	56
15	22	44	44	51	51	51	51	61	61
20	27	54	54	61	61	61	61	72	72
25	34	64	64	71	71	71	71	82	82
32	43	76	76	82	82	82	82	88	88
40	49	86	86	92	92	92	92	103	103
50	61	96	96	107	107	107	107	113	119
65	77	116	116	127	127	127	127	138	144
80	89	132	132	142	142	142	142	148	154
100	115	152	152	162	162	168	168	174	180
125	141	182	182	192	192	194	194	210	217
150	169	207	207	218	218	224	224	247	257
175	190	237	237	248	248	254	265	277	287
200	220	262	262	273	273	284	290	309	324
225	240	287	287	302	302	310	322	334	361
250	273	317	317	328	329	340	352	364	391
300	324	373	373	378	386	400	417	424	458
350	356	423	423	438	444	457	474	486	512
400	407	473	473	489	495	514	546	543	572
450	458	528	528	539	555	564	571	–	–
500	508	578	578	594	617	624	628	657	704
600	610	679	679	695	734	731	747	764	813
700	712	784	784	810	804	833	852	879	950
800	813	890	890	917	911	942	974	988	–
900	915	990	990	1017	1011	1042	1084	1108	–
1000	1016	1090	1090	1124	1128	1154	1194	1220	–
1200	1220	1290	1307	1341	1342	1364	1398	1452	–

Wg ASME (zgodnie z : ASME/ANSI B16.5-1998)

			KLASA [psi]
			150	300	400	600	900
			1,03 [MPa]	2,07 [MPa]	2,76 [MPa]	4,13 [MPa]	6,21 [MPa]
(DN)	NPS	d1 mm	d2 mm	d2 mm	d2 mm	d2 mm	d2 mm
(15)	1/2″	21	48	54	54	54	64
(20)	3/4″	27	57	67	67	67	70
(25)	1″	33	67	73	73	73	79
(32)	1 1/4″	42	76	83	83	83	89
(40)	1 1/2″	49	86	95	95	95	99
(50)	2″	60	105	111	111	111	143
(65)	2 1/2″	73	124	130	130	130	165
(80)	3″	89	137	149	149	149	168
–	3 1/2″	102	162	165	162	162	–
(100)	4″	114	175	181	178	194	206
(125)	5″	141	197	216	213	241	248
(150)	6″	168	222	251	248	267	289
(200)	8″	219	279	308	305	321	359
(250)	10″	273	340	362	359	400	435
(300)	12″	324	410	422	419	457	498
(350)	14″	356	451	486	483	492	521
(400)	16″	406	514	540	536	565	575
(450)	18″	457	549	597	594	613	638
(500)	20″	508	607	654	648	683	699
(600)	24″	610	718	775	768	790	838
Legenda: 1 psi = 6,89476 [kPa] NPS = średnica nominalna w calach 1 cal = 25,4 [mm]

Wg DIN (zgodnie z : DIN 2690)

DN		0,25 [MPa]	0,60 [MPa]	1,0 [MPa]	1,6 [MPa]	2,5 [MPa]	4,0 [MPa]
DN	d1 mm	d2 mm	d2 mm	d2 mm	d2 mm	d2 mm	d2 mm
10	18	–	38	45	45	–	45
15	22	–	43	50	50	–	50
20	28	–	53	60	60	–	60
25	35	–	63	70	70	–	70
32	43	–	75	82	82	–	82
40	49	–	85	92	92	–	92
50	61	–	95	107	107	–	107
65	77	–	115	127	127	–	127
80	90	–	132	142	142	–	142
100	115	–	152	162	162	–	168
125	141	–	182	192	192	–	195
150	169	–	207	218	218	–	225
(175)	195	–	237	248	248	255	267
200	220	–	262	273	273	285	292
250	274	–	318	328	330	342	353
300	325	–	373	378	385	402	418
350	368	–	423	438	445	458	475
400	420	–	473	490	497	515	547
(450)	470	–	528	540	557	565	572
500	520	–	578	595	618	625	628
600	620	–	680	695	735	730	745
700	720	–	785	810	805	830	850
800	820	–	890	915	910	940	970
900	920	–	990	1015	1010	1040	1080
1000	1020	–	1090	1120	1125	1150	1190
1200	1220	1290	1305	1340	1340	1360	1395
