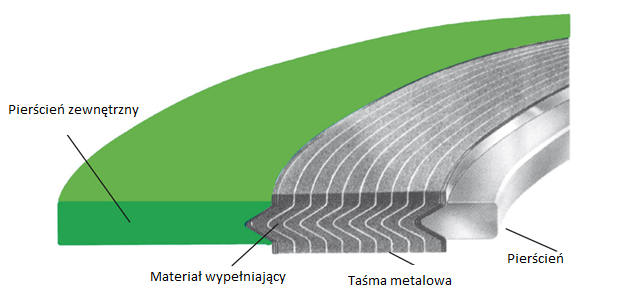

Element uszczelniający uszczelki spiralnej składa się ze spiralnie zwiniętej metalowej taśmy uformowanej w kształcie litery „V” oraz miękkiego materiału wypełniającego. Metalowa taśma zapewnia doskonałą wytrzymałość, z kolei elastyczne wypełnienie gwarantuje doskonałą szczelność. Takie połączenie materiałów sprawia, że uszczelki spiralne nadają się do zastosowania w warunkach znacznych wahań temperatury i ciśnienia. W zależności od rozwiązania, uszczelki spiralne mogą posiadać pierścień zewnętrzny i/lub wewnętrzny.
Uszczelki spiralne nadają się do użycia w szerokim zakresie ciśnień. Bardzo dobrze sprawdzają się do uszczelniania przepływu płynów do 250 bar przy temperaturach od -200C do 550C/1100C (na specjalne życzenie). Dzięki solidnej budowie, uszczelki łatwo montuje się bez obawy o ich uszkodzenie. Uszczelki w żaden sposób nie niszczą przylg kołnierza a powłoka antyadhezyjna zapobiega ich przywieraniu.

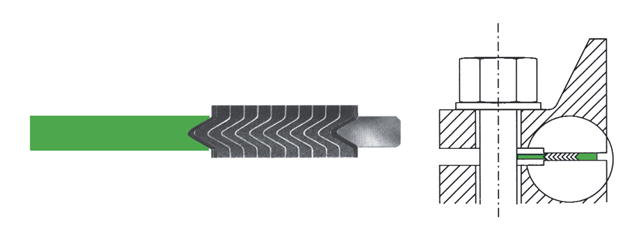

Uszczelka spiralna SPW 123 składa się z zewnętrznego pierścienia, części uszczelniającej i pierścienia wewnętrznego.

Pierścień zewnętrzny i wewnętrzny może zostać wykonany ze standardowych materiałów stalowych.

Spirala może zostać wykonana z wypełnieniami takimi jak:

– Grafit

– PTFE

– Ceramik

– Mika

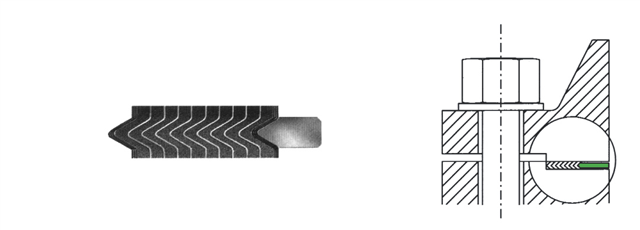

Uszczelka spiralna SPW 23 składa się z części uszczelniającej i pierścienia wewnętrznego.

Pierścień wewnętrzny może zostać wykonany ze standardowych materiałów stalowych.

Spirala może zostać wykonana z wypełnieniami takimi jak:

– Grafit

– PTFE

– Ceramik

– Mika

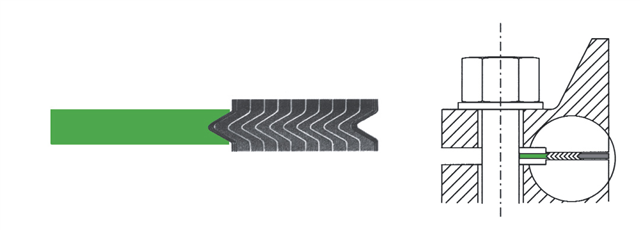

Uszczelka spiralna SPW 12 składa się z zewnętrznego pierścienia i części uszczelniającej.

Pierścień zewnętrzny może zostać wykonany ze standardowych materiałów stalowych.

Spirala może zostać wykonana z wypełnieniami takimi jak:

– Grafit

– PTFE

– Ceramik

– Mika

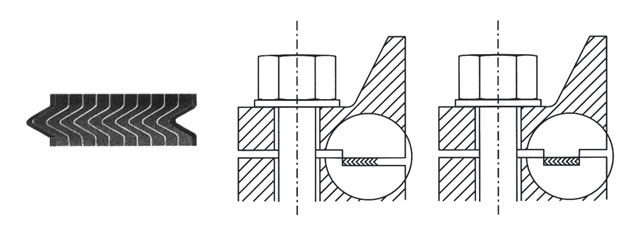

Uszczelka spiralna SPW 2 składa się jedynie z części uszczelniającej.

Spirala może zostać wykonana z wypełnieniami takimi jak:

– Grafit

– PTFE

– Ceramik

– Mika

Zalety stosowania pierścienia zewnętrznego:
– zapewnia optymalne umieszczenie uszczelki między śrubami;
– zapobiega przeciążeniu i nadmiernemu ściśnięciu elementu uszczelniającego;
– zapobiega promieniowemu wyciskaniu tak miękkiego wypełnienia jak PTFE.

Zalety stosowania pierścienia wewnętrznego:
– zapobiega promieniowemu wyciskaniu materiału wypełnienia (PTFE);

– zabezpiecza element uszczelniający przed rozerwaniem;
– zmniejsza turbulencję ? minimalizując opór przepływu i korodowanie szczelinowe;
– działa jak osłona cieplna, gdy uszczelka poddawana jest działaniom wysokich temperatur.
